Гібридний інвертор: особливості монтажу, схеми та налаштування

Гібридний інвертор є інтелектуальним серцем енергосистеми, що об’єднує сонячну генерацію, накопичення енергії та резервне живлення, забезпечуючи повний контроль над потоками електрики в оселі.

Якісний монтаж пристрою стає критичним фактором для стабільної роботи побутових приладів під час частих відключень світла. Правильне підключення гарантує не лише безперебійне живлення критичних вузлів, а й безпеку всієї мережі, запобігаючи перевантаженням або виходу з ладу.

Режими роботи та функціональні можливості пристрою

Гібридний інвертор здатний працювати одночасно з декількома джерелами енергії, гнучко перемикаючись між ними залежно від налаштованих пріоритетів та поточної ситуації в мережі. Основна цінність приладу полягає у здатності не лише перетворювати постійний струм на змінний, а й керувати процесом заряду акумуляторів та передачею енергії в мережу.

Основні режими експлуатації:

• On-Grid режим. Робота паралельно з мережею для економії або продажу надлишків.
• Off-Grid режим. Повна автономія при відсутності зовнішньої напруги в мережі.
• Hybrid режим. Розумне змішування енергії з різних джерел живлення для дому.

Пристрій постійно моніторить вхідну напругу 220V, миттєво реагуючи на її зникнення переходом на живлення від сонячних панелей або попередньо заряджених батарей.

Чиста синусоїда — це гарантія безпечної роботи компресорів холодильників та циркуляційних насосів.

У гібридному режимі інвертор може підмішувати енергію: якщо сонячної генерації недостатньо для потужного споживача, він добере необхідні вати з мережі або АКБ, не розриваючи ланцюг живлення. Це дозволяє суттєво економити, використовуючи максимум безкоштовної енергії сонця вдень. Користувач самостійно визначає черговість джерел, що робить систему максимально адаптивною до будь-яких тарифних планів та графіків відключень.

Інструментарій та витратні матеріали для монтажу

Для успішного встановлення знадобиться спеціалізований комплект обладнання, який забезпечить надійність контактів та довговічність системи. Використання підручних засобів замість професійних інструментів часто призводить до перегріву кабелів, що є неприпустимим у потужних силових колах.

Необхідні матеріали та пристрої:

• Кабель PV-1-F. Спеціалізований провід з подвійною ізоляцією для підключення панелей.
• Силова мідь. Провідники великого перерізу для надійного з’єднання з акумулятором.
• Наконечники НШВІ. Мідні луджені гільзи для забезпечення якісного контакту жил.
• Обтискні кліщі. Професійний інструмент для надійної фіксації наконечників на кабелі.
• Мультиметр. Прилад для вимірювання напруги та перевірки полярності ланцюгів.

Важливо обрати правильні кріплення, адже вага інвертора та супутньої автоматики вимагає надійної фіксації на стіні будинку.

Для стін із цегли або бетону оптимально підходять анкерні болти або потужні дюбелі діаметром не менше десяти міліметрів. Крім електричних компонентів, слід підготувати ізоляційну стрічку, термоусадку та пластикові короби для охайного прокладання магістралей. Якісний мультиметр допоможе перевірити полярність та відсутність короткого замикання перед першим поданням напруги на вхідні клеми пристрою.

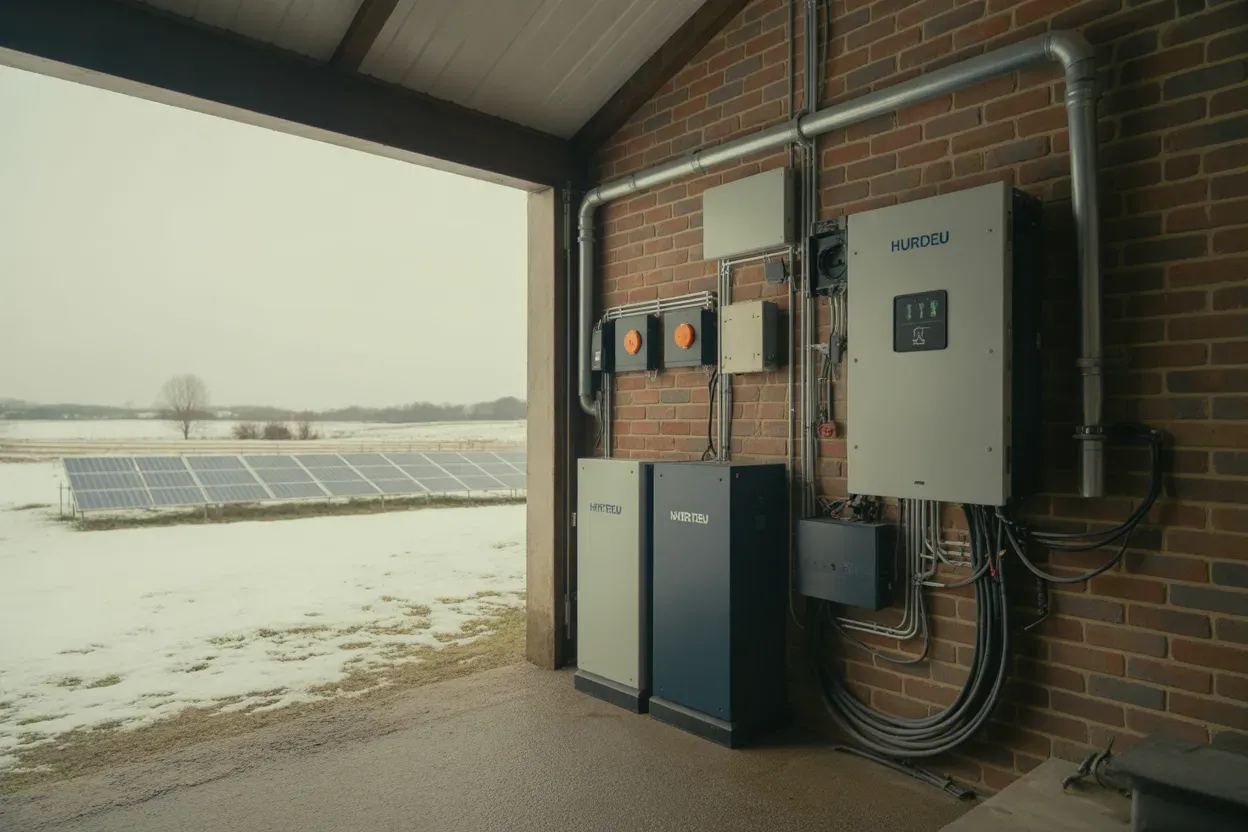

Критерії вибору місця для встановлення корпусу

Місце для встановлення корпусу має бути сухим, добре провітрюваним та захищеним від потрапляння вологи. Оскільки трансформатори та силова електроніка виділяють значну кількість тепла під час роботи, необхідно забезпечити технологічні відступи від стін та меблів у межах 20 — 50 сантиметрів для вільної циркуляції повітря. Не рекомендується монтувати прилад у житлових кімнатах через шум вентиляторів охолодження.

Перегрів скорочує термін служби конденсаторів інвертора вдвічі при кожному підвищенні температури на десять градусів.

Слід уникати прямого сонячного проміння, яке може призвести до термічного вимкнення захисту. Оптимальний діапазон температур зазвичай становить від нуля до сорока градусів.

Вільний доступ до панелі керування та запобіжників є обов’язковим для оперативного обслуговування.

Схема підключення акумуляторного блоку

Підключення акумуляторного блоку вимагає найвищої уваги до полярності, оскільки помилка може миттєво вивести з ладу вхідний каскад інвертора. Найкращим вибором для сучасних систем є батареї типу LiFePO4 або AGM.

Вибір перерізу кабелю залежно від напруги:

Розрахунок перерізу дротів базується на максимальному струмі розряду, який може досягати сотень ампер у низьковольтних системах. Наприклад, для системи 12V при потужності три кіловати знадобиться кабель товщиною з палець, щоб уникнути падіння напруги та пожежі. Використовуйте тільки гнучку багатожильну мідь з якісною ізоляцією. Наконечники повинні бути ретельно обтиснуті спеціальним пресом, а не просто затиснуті плоскогубцями чи молотком.

Після механічного з’єднання необхідно налаштувати протокол зв’язку між BMS акумулятора та інвертором через порти CAN або RS485. Це дозволяє пристрою бачити реальний рівень заряду кожної комірки, температуру та стан здоров’я батареї. Без такої синхронізації інвертор працюватиме за напругою, що значно менш точно для літієвих елементів живлення. Перевірте сумісність протоколів у документації перед першим запуском.

Інтеграція в загальну електромережу оселі

Вхідна лінія від лічильника підключається до клеми AC Input, а домашні споживачі — до AC Output. Критично важливо використовувати окрему лінію для «важких» приладів, які не повинні працювати від інвертора. Це дозволить уникнути перевантаження системи при одночасному ввімкненні пральної машини, духової шафи чи бойлера.

Покроковий алгоритм інтеграції:

1. Вимкнення автомата. Повне знеструмлення вхідної лінії будинку для безпеки.
2. Монтаж щита. Встановлення автоматики для виокремлених груп навантаження.
3. Підключення Input. Під’єднання фази та нуля від мережі до входу інвертора.
4. Підключення Output. Виведення живлення на внутрішню мережу вашої оселі.
5. Налаштування байпасу. Монтаж перемикача для обходу інверторної системи.

Для забезпечення безперебійності та можливості сервісного обслуговування без знеструмлення будинку варто встановити зовнішній байпас. Це трипозиційний перемикач, що дозволяє пустити струм в обхід інвертора. Окрему увагу приділяйте нейтральному проводу: в багатьох моделях «нулі» входу та виходу мають бути розділені. Об’єднання нейтралей мережі та інвертора часто призводить до некоректної роботи ПЗВ або виникнення паразитних струмів, що можуть пошкодити чутливу електроніку чи викликати помилки контролера пристрою.

Ретельна перевірка фазування на всіх етапах допоможе уникнути зустрічних струмів, які є фатальними для силових ключів будь-якого сучасного перетворювача енергії.

Комутація сонячних панелей до контролера MPPT

Комутація сонячних панелей до MPPT контролера вимагає чіткого розуміння електричних характеристик фотомодулів. Залежно від моделі інвертора, панелі з’єднуються послідовно для підвищення напруги або паралельно для збільшення сили струму. Головне правило — сумарна напруга холостого ходу ланцюга не повинна наближатися до критичного ліміту приладу.

Ключові параметри з’єднання:

• Контроль Voc. Сумарна напруга холостого ходу не має перевищувати максимум трекера.
• Конектори MC4. Стандартні роз’єми для створення герметичних з’єднань на даху.
• Полярність. Суворе дотримання плюсів та мінусів при комутації всіх стрингів.

При низьких температурах напруга панелей зростає, тому завжди залишайте запас міцності приблизно у п’ятнадцять відсотків від максимально допустимого значення, зазначеного в технічній документації інвертора.

Використання спеціальних конекторів MC4 забезпечує герметичність з’єднань на даху та мінімізує опір у місцях контакту. Кабель повинен бути стійким до ультрафіолету, тому обирайте марку PV-1-F. Всі з’єднання мають бути зафіксовані так, щоб дроти не бовталися на вітрі та не терлися об гострі краї кріплень. Надійна фіксація запобігає механічному пошкодженню ізоляції та виникненню дугових розрядів, що є основною причиною пожеж.

Захисна автоматика та заземлення компонентів

Захисна автоматика — це єдиний бар’єр між дорогим обладнанням та аномальними режимами роботи мережі чи атмосферними явищами. Кожен вузол системи потребує індивідуально підібраних елементів захисту.

Номінали захисних пристроїв:

Встановлення обмежувачів перенапруги (ПЗІП) на стороні постійного струму вбереже інвертор від наслідків ударів блискавки поблизу будинку. Для лінії акумуляторів обов’язковим є двополюсний автомат постійного струму або спеціальний запобіжник відповідного номіналу. Окремий контур заземлення має бути під’єднаний до корпусу інвертора та металевих рам сонячного поля. Це не лише вимога безпеки для мешканців, а й умова для коректного відведення статичної електрики та фільтрації завад.

Відсутність заземлення в системах з сонячними панелями призводить до накопичення потенціалу, здатного пробити ізоляцію обмоток трансформатора.

Використовуйте автоматичні вимикачі, призначені саме для постійного струму (DC), оскільки звичайні AC-автомати не здатні ефективно розірвати дугу, що виникає при розмиканні кола під великим навантаженням. Коректна селективність захисту дозволить вимкнути лише проблемну ділянку, залишаючи решту системи в робочому стані.

Первинний запуск та налаштування параметрів

Первинний запуск системи вимагає суворого дотримання черговості дій для безпечного збудження контролерів та ініціалізації програмного забезпечення. Перед увімкненням ще раз перевірте надійність усіх кріплень та відсутність сторонніх предметів на клемах. Починати процес слід лише тоді, коли ви впевнені у відсутності коротких замикань у колах постійного та змінного струму. Тільки після цього можна переходити до фізичного перемикання важелів.

Алгоритм увімкнення системи:

1. Подання живлення з боку акумуляторного блоку для ініціалізації електроніки.
2. Увімкнення вхідного автомата змінного струму для синхронізації з мережею.
3. Підключення сонячних панелей через відповідний захисний автомат DC.
4. Вхід у сервісне меню для вибору типу акумуляторів та робочих лімітів.

У меню налаштувань першочергово виберіть тип вашої батареї (наприклад, Lib для літію) та встановіть максимальний струм заряду згідно з паспортом АКБ. Неправильний вибір параметрів може призвести до швидкої деградації елементів або навіть їх займання.

Налаштуйте напругу відключення при розряді, щоб залишити невеликий резерв для саморозряду батареї та запобігти її глибокому “засинанню”. Також важливо встановити пріоритет джерел енергії: наприклад, Solar-Battery-Utility для максимальної автономії. Перевірте, щоб інвертор правильно розпізнав вхідну частоту мережі та напругу, зазвичай ці параметри встановлюються автоматично.

Перевірка коректності відображення потоків енергії на вбудованому дисплеї є фінальним етапом, що підтверджує готовність системи до повноцінної експлуатації.

Чи вартує автономія зусиль при монтажі?

Складна процедура підключення гібридної системи є абсолютно виправданим кроком до повної енергонезалежності. Незважаючи на необхідність точного балансу між потужністю приладів, ємністю акумуляторів та суворими технічними стандартами безпеки, результат перевершує всі зусилля. Коректно налаштований інвертор забезпечує стабільний комфорт та тишу в оселі за будь-яких обставин, даруючи впевненість у завтрашньому дні навіть у періоди нестабільності централізованих енергомереж країни.
